El sistema, por dentro

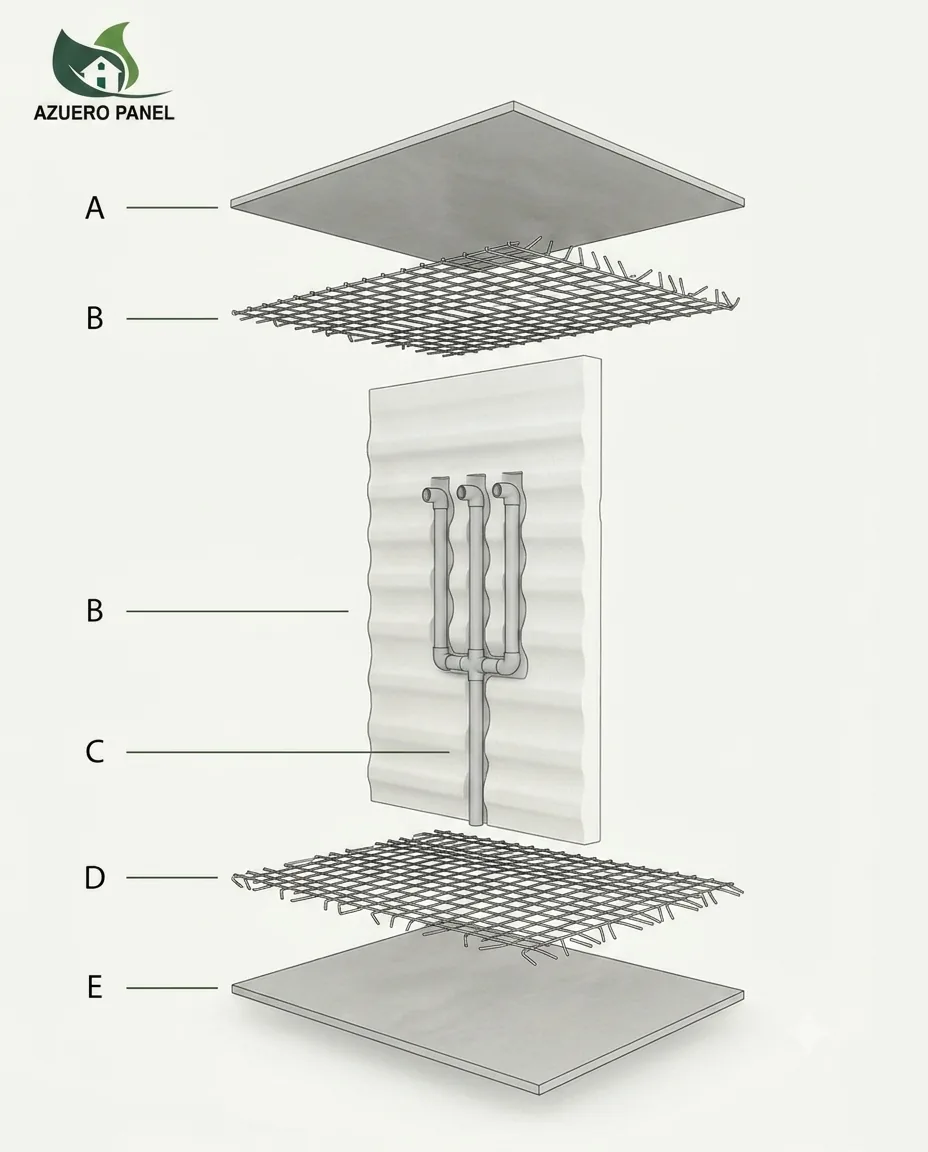

Anatomía del panel
Cinco capas trabajan como un solo muro monolítico: dos capas de mortero estructural, dos mallas de acero galvanizado y un núcleo de EPS que aísla del calor y del ruido.
- A
Mortero estructural
Capa de 3 cm proyectada en obra; convierte el panel en muro portante.
- B
Malla de acero galvanizado
Cuadrícula 5×13 cm, alambre Ø 2.4 mm, resistencia ≥ 750 MPa.
- C
Núcleo de EPS ondulado
Grado ignífugo, 12–13 kg/m³, espesores de 50 a 150 mm; aloja las instalaciones.
- D
Segunda malla de acero
Unida a la primera por conectores Ø 3 mm que atraviesan el núcleo: 40 por m².
- E
Mortero de cierre
Segunda cara de 3 cm; el muro queda listo para cualquier acabado.
Dos configuraciones
Un panel para cada función

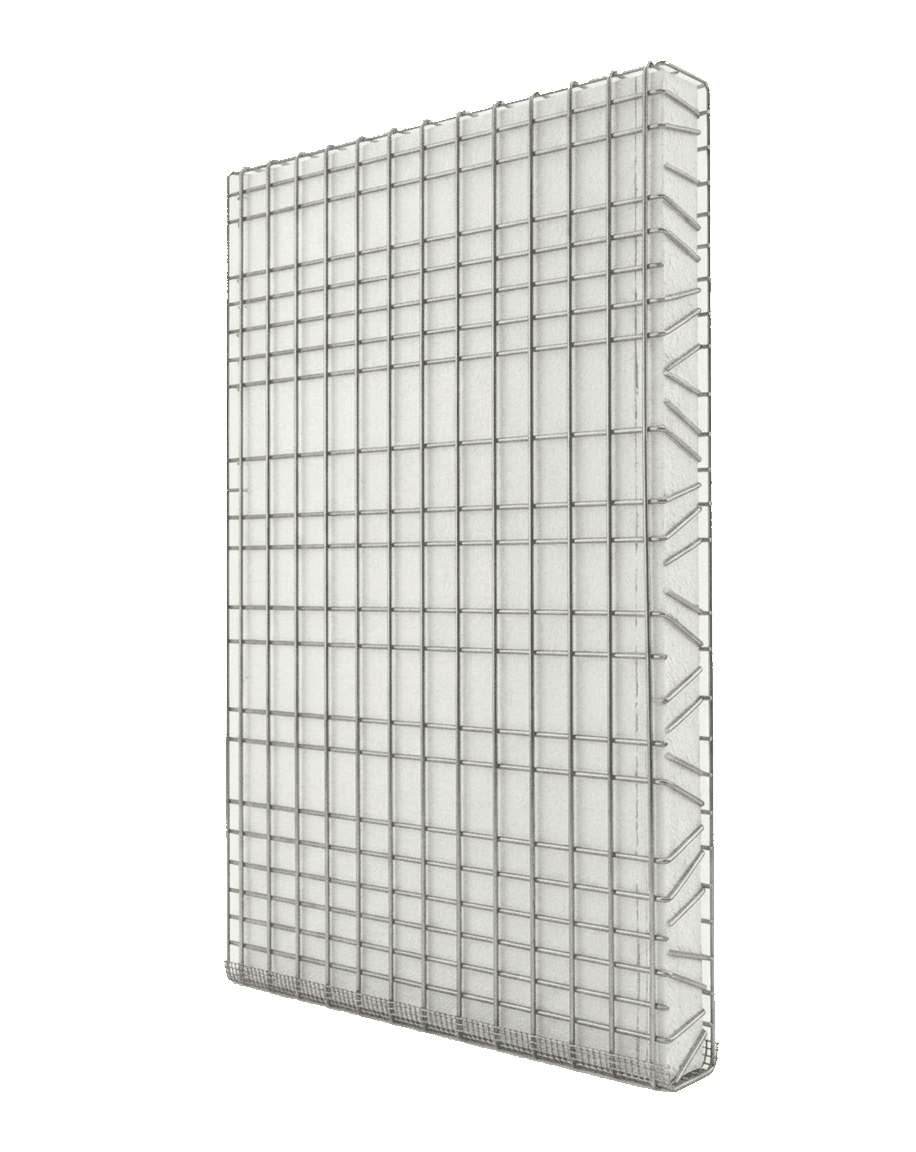

APE
Panel Estructural
- Malla densa: cuadrícula ≈ 13 cm
- Muros de carga, losas y escaleras
- Hasta 40 ton por panel de 2.7 m
- Espesores de núcleo: 50–150 mm

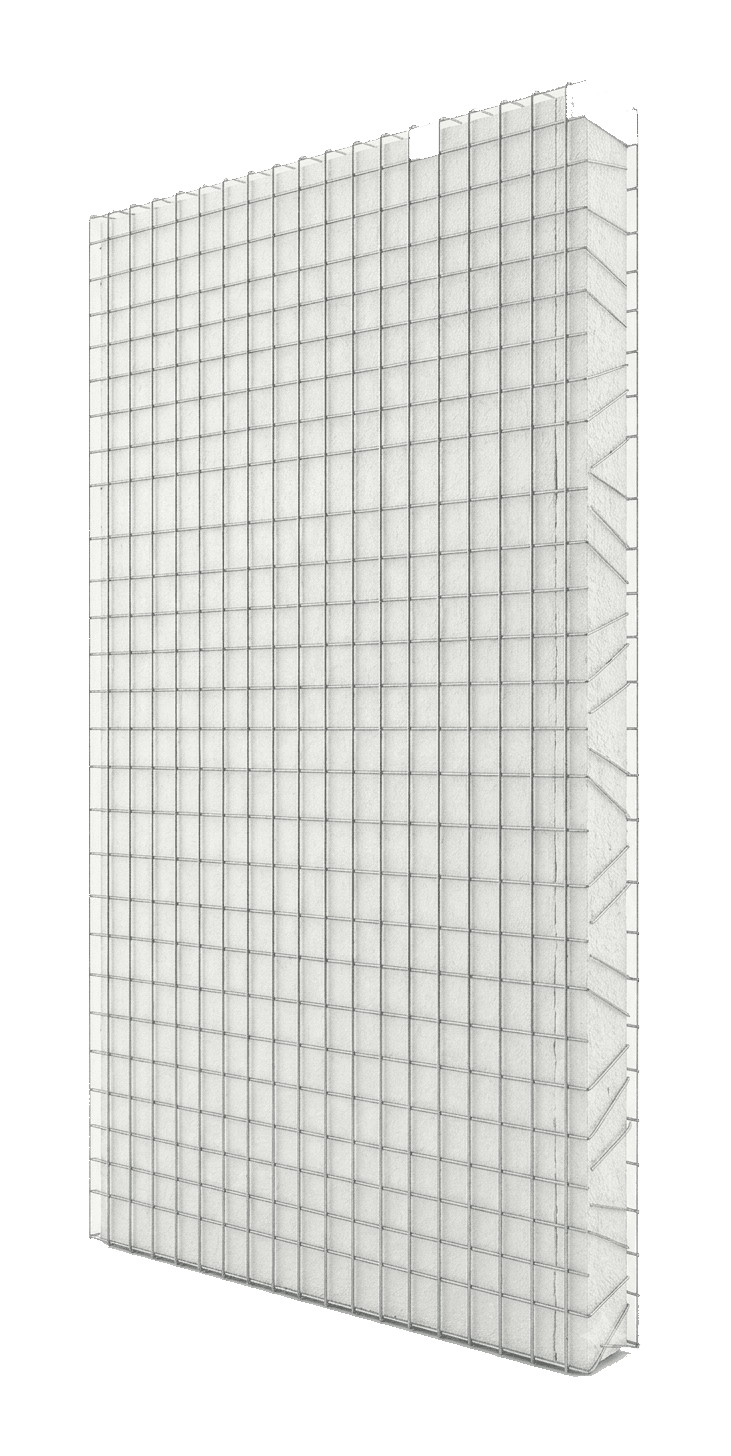

APC
Panel de Cerramiento
- Malla abierta: cuadrícula ≈ 26 cm
- Divisiones, tabiques y fachadas
- Más liviano: menos carga muerta
- Mismo aislamiento termo-acústico
Del plano a la casa
El proceso constructivo, paso a paso
El manual técnico define un flujo probado en obra. Así se construye con Azuero Panel:
01
Replanteo y anclajes
Sobre la losa de fundación se trazan los ejes de muros y se fijan varillas de anclaje de 40 cm cada 40 cm, en la línea de cada pared.
02
Fundaciones listas
Los paneles llegan a una fundación nivelada y limpia; los anclajes quedan listos para amarrar la primera hilera desde una esquina.
03
Montaje de paneles
Los paneles se levantan y amarran a los anclajes partiendo de una esquina; se dejan los vanos de puertas y ventanas según plano.
04

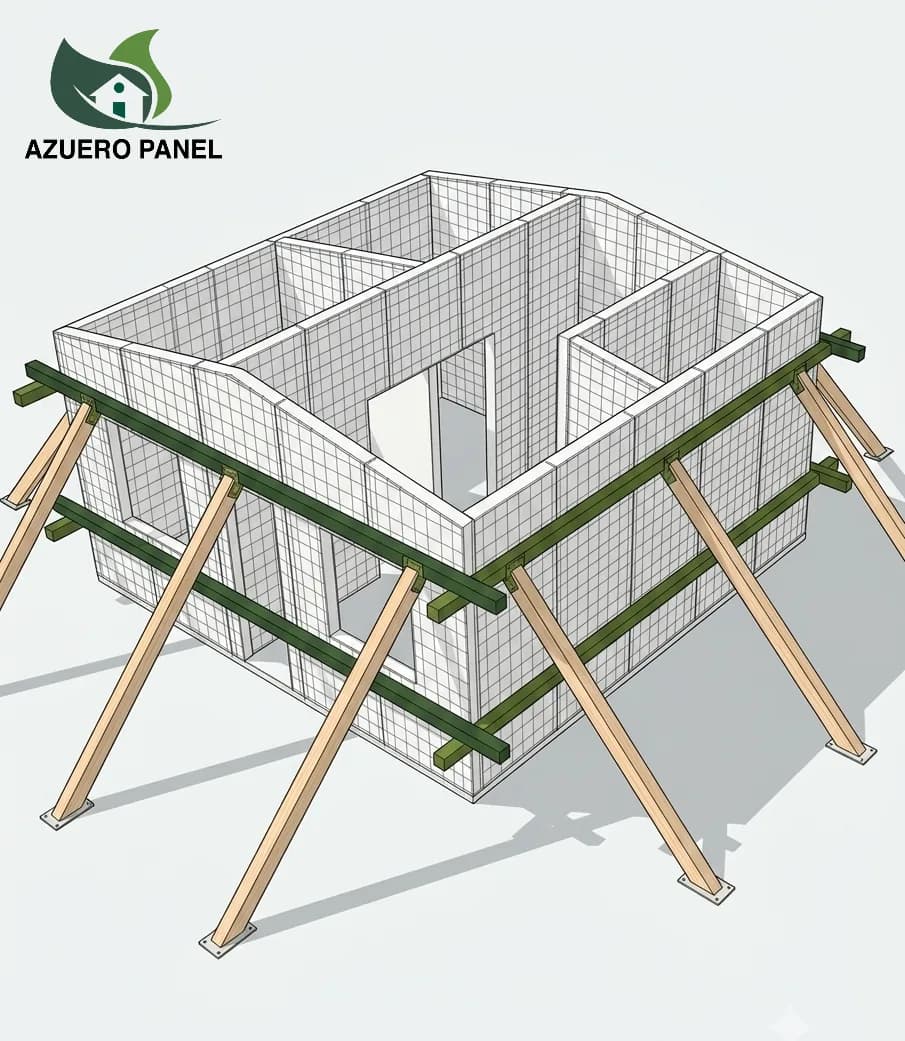

Aplomado y apuntalado
La estructura se aploma y se apuntala con riostras a 2/3 de la altura; así queda perfectamente vertical antes del mortero.
05

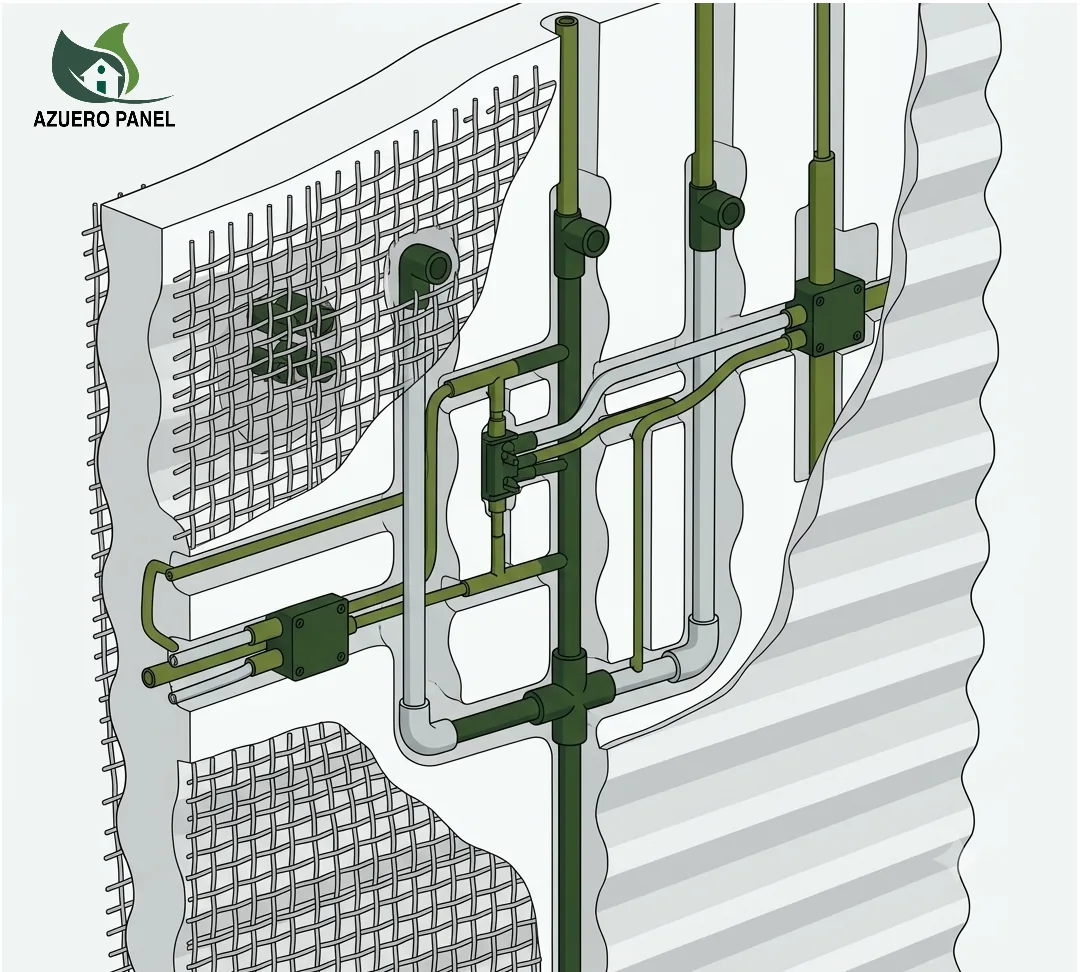

Instalaciones embebidas
Tuberías eléctricas e hidráulicas se alojan en canales fundidos en el núcleo de EPS, detrás de la malla: sin picar paredes.
06
Refuerzos de malla
Uniones, esquinas y vanos se refuerzan con mallas planas, esquineras y en U; las esquinas de vanos llevan refuerzo diagonal.
07
Proyección de mortero
Se proyectan dos capas por cara (3 cm total por cara). El panel pasa de liviano a muro estructural monolítico.
08
Curado y acabados
Curado húmedo mínimo 4 días y revocado a los 2 días. Después recibe cualquier acabado: pintura, cerámica, madera.

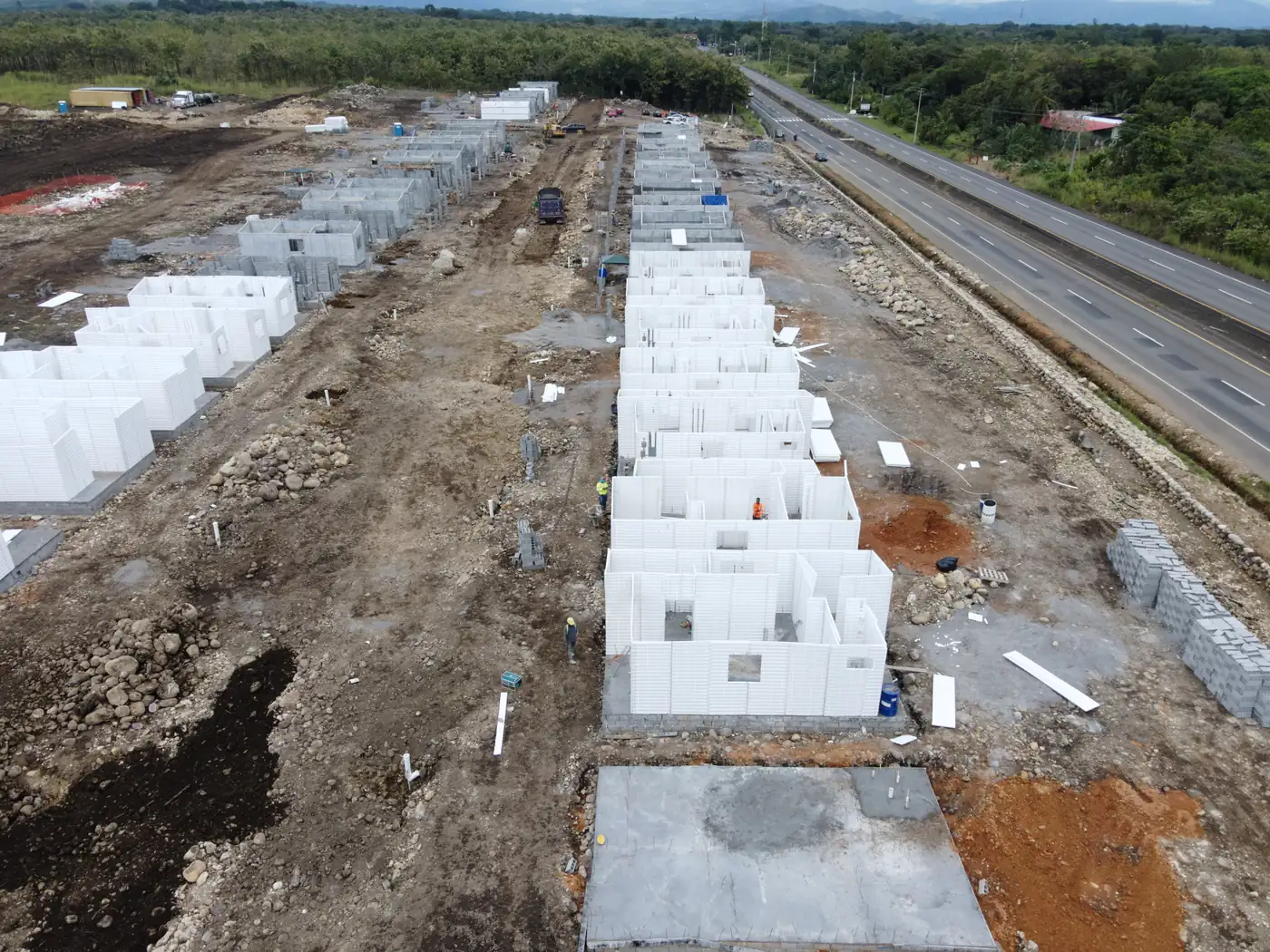

Ilustraciones del sistema; las fotos de obra son proyectos reales. Detalle completo en el manual técnico.
Los detalles que dan confianza
Resuelto de fábrica

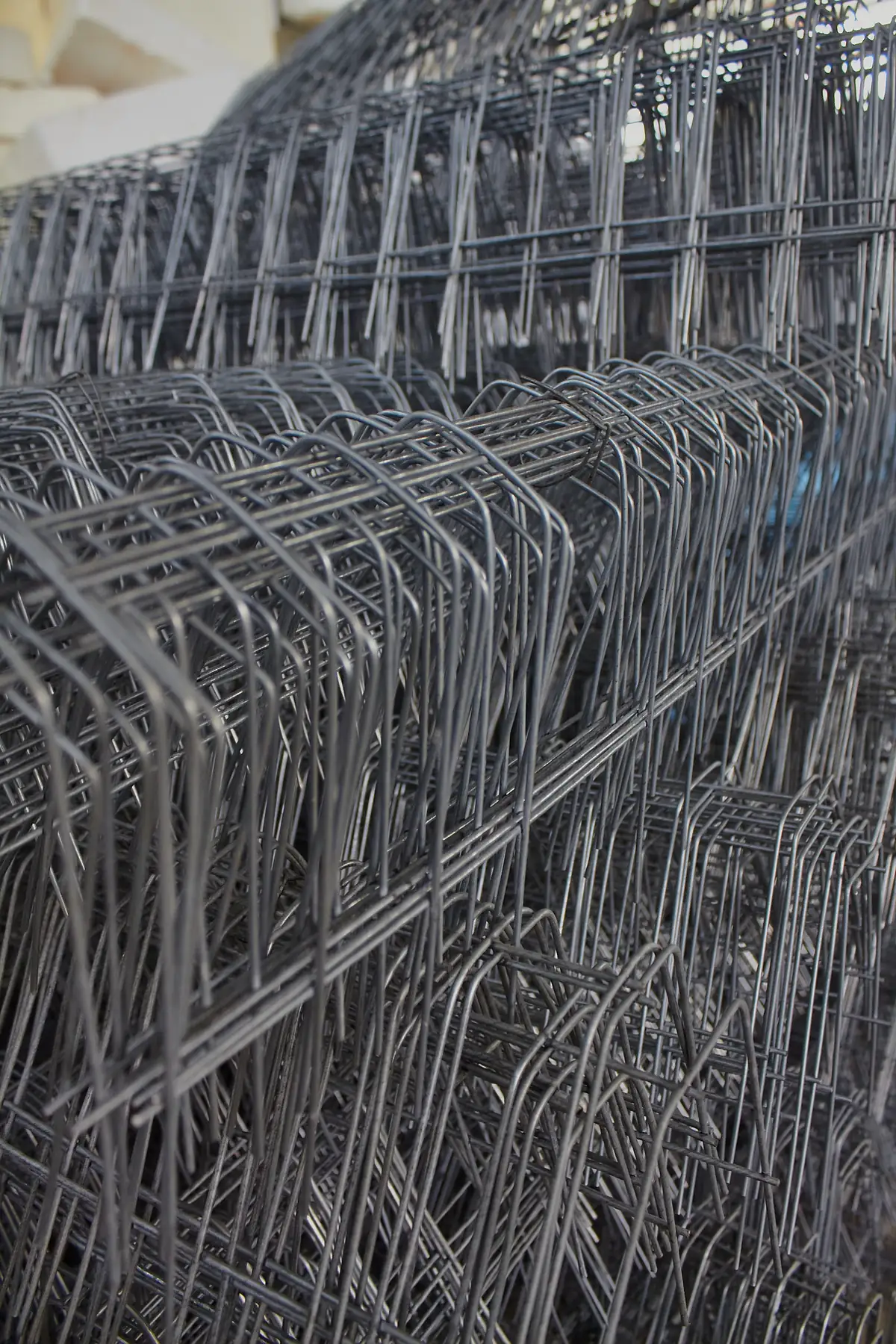

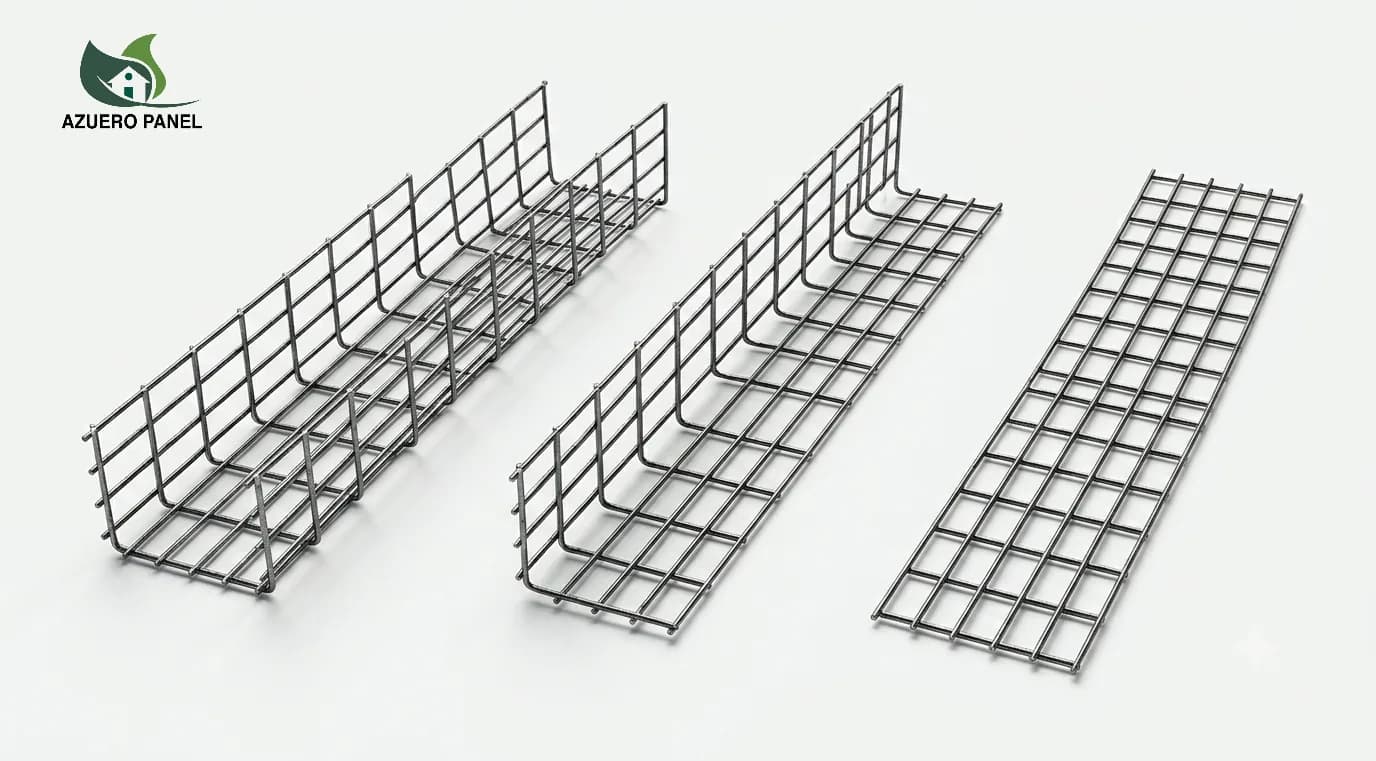

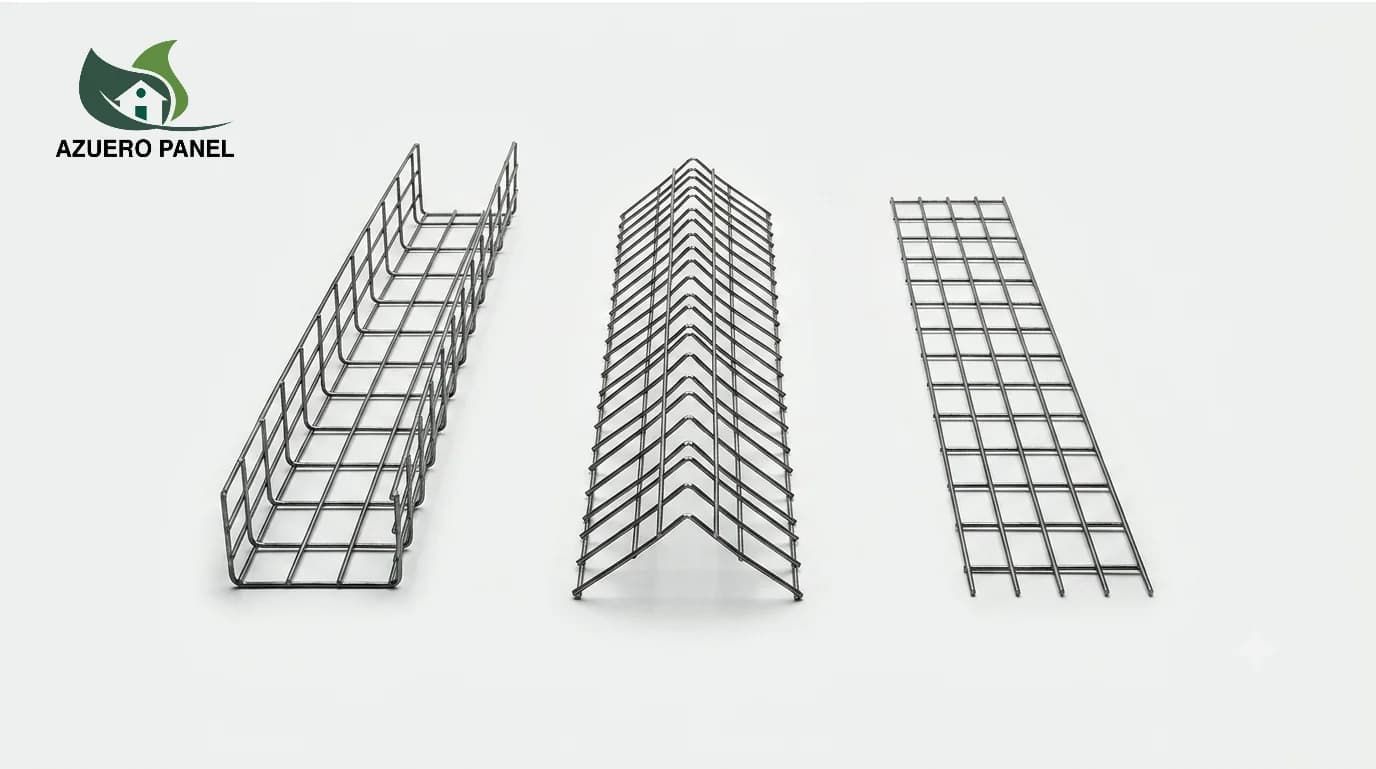

Accesorios de malla: U, esquinera y plana
Cada unión tiene su refuerzo específico: malla en U para bordes y vanos, esquinera para encuentros a 90° y plana para uniones panel-panel. Todos en el mismo acero galvanizado del panel.
Uniones panel-panel
Los paneles se cosen entre sí con mallas planas y grapas; tras el mortero, las juntas desaparecen estructuralmente: el muro trabaja como una sola pieza.

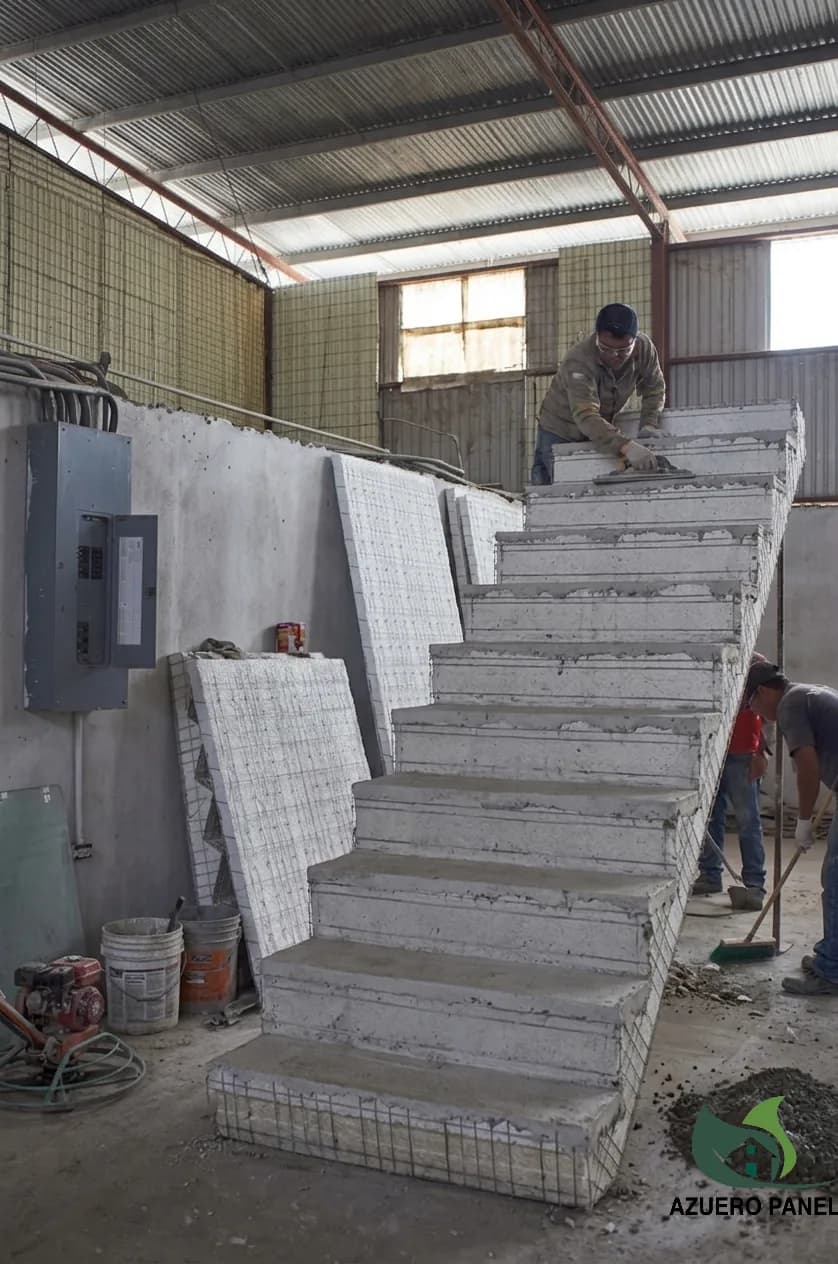

Elementos especiales a medida

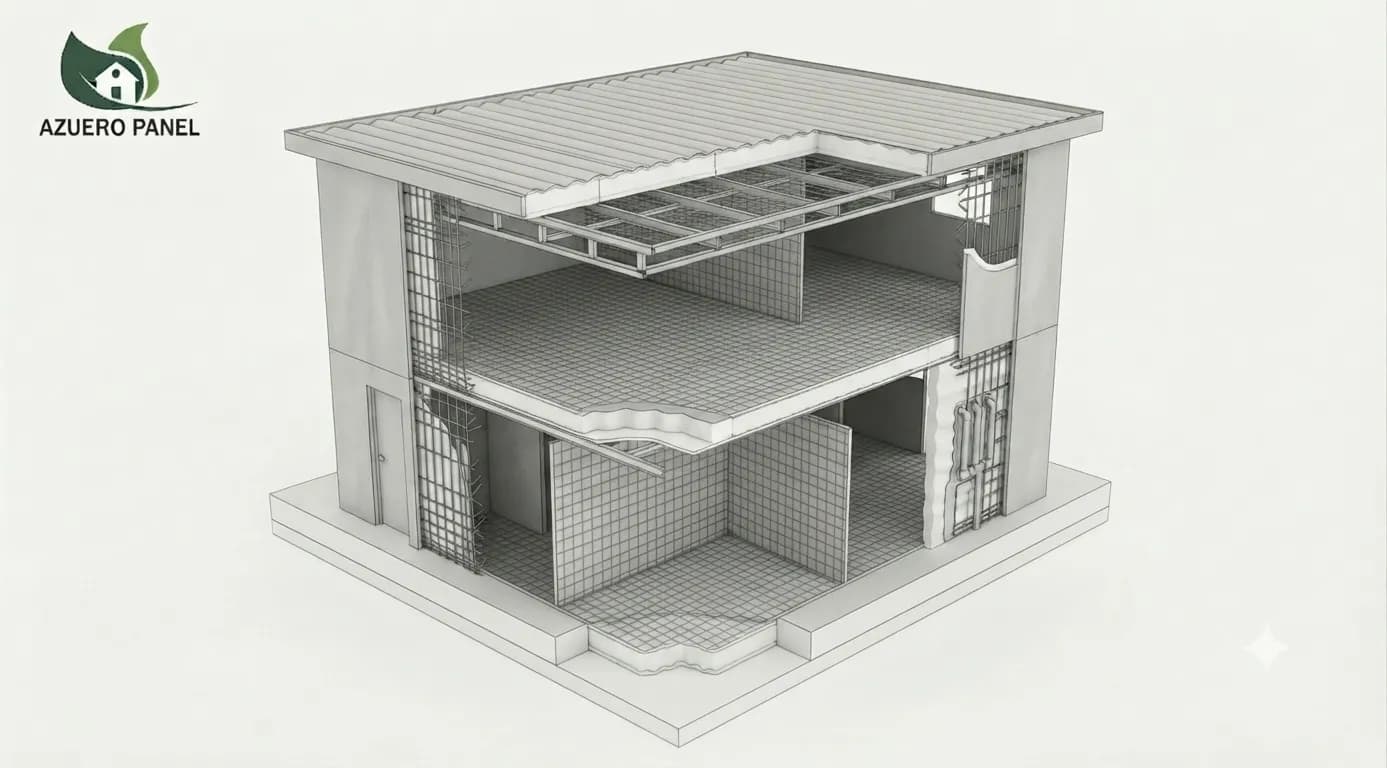

Escaleras, losas, tanques y formas especiales se prefabrican en EPS con la misma lógica del panel: livianos al montar, estructurales al fundir.
Instalaciones sin picar paredes
Los canales para tuberías se funden en el núcleo con aire caliente antes del mortero. Cajas, conduits y bajantes quedan embebidos y protegidos.
REI 120
Minutos de resistencia al fuego
750 MPa
Resistencia del acero de la malla
40 ton
Carga por panel de 2.7 m
2.5 kg/m²
Peso del panel sin mortero
60 %
Más rápido que sistema tradicional
45 días
Casa promedio terminada
Preguntas frecuentes
Lo que siempre nos preguntan
Sí. El sistema convive con estructuras de concreto y bloque: puedes usar paneles solo en muros, solo en losas o en la edificación completa.
La tecnología está probada en edificaciones de 1 hasta 20 pisos con el diseño estructural correspondiente. En vivienda unifamiliar el panel trabaja como muro portante sin columnas.
No. Una cuadrilla de albañilería estándar se capacita en pocos días; el panel es liviano (2.5 kg/m²) y se corta y ajusta en sitio con herramienta común.
Tras el mortero, el muro recibe anclajes, clavos y tornillos como cualquier pared de concreto, y acepta pintura, cerámica, madera o cualquier acabado tradicional.
El mismo de un muro tradicional. El núcleo de EPS es químicamente inerte, no tóxico, de mínima absorción de agua y grado ignífugo (autoextinguible).
